گلمیخ(برشگیر)چیست؟



 استفاده از گلمیخ برشگیردر سالهای اخیراستفاده از مصالح جدید و نوین در صنعت ساختمان سازی مورد توجه بسیاری از سازندگان و افراد مرتبط با کار ساختمان قرار گرفته است.یکی از مصالح نوین که در این سالها مورد توجه قرار گرفته ورقهای گالوانیزه با کنگره های ذوزنقه ای شکل به نام عرشه فولادی یا همان متال دک می باشد.

روی این ورقها برجستگی هایی وجود دارد که در واقع هم باعث مقاومت در فرم و فیزیک ورق می شود،هم عاملی است که چسبندگی(باندینگ)بین ورق و بتن را تا حدودی افزایش می دهد،ولی شایان ذکر است بتن به هیچ عنوان به ورق گالوانیزه عرشه فولادی نمی چسبد و در مقابل سر خوردن روی سقف در مقابل نیروهای افقی و برشی ،برجستگی ها خیلی نمیتواند کمکی به این مشکل کند.بنابراین برای درگیری هرچه بیشتر بتن و فولاد در سقف عرشه فولادی از عنصری به نام گلمیخ یا همان برشگیر استفاده می شود.گلمیخ علاوه بر اتصال ورق عرشه فولادی به بقیه اجزا، نقش انتقال نیروی برشی بین بتن و فولاد را ایفا می کند.گلمیخ ها در واقع رابط میان ورق گالوانیزه وبتن هستند تا بتوانند از لحاظ سازه ای یکپارچگی عملکرد برشی را تامین کنند.قطرو ارتفاع این برشگیرها متفاوت می باشد ولی در سقف عرشه فولادی حداکثر ضخامت 20میلیمتر و ارتفاع ان بستگی به شکل و نوع ورق و ارتفاع کاور بتن ان نباید کمتر از 50 میلیمتر باشد.

عرشه فولادیعرشه فولادیعرشه فولادی

روش تولید گلمیخ

روشهایی برای تولید گلمیخ وجود دارد که روش فورج سردمی تواند استاندارد ترین روش در ساخت گلمیخ  برشگیر باشد که توسط ماشین الات تمام اتوماتیک و مواد اولیه با الیاژهای مرغوب قابل تولید است.برخی از روشها مانند فورج گرم یا ریخته گری بدلیل استفاده از مواد نامرغوب و ضایعات فلزات از مقاومت و استحکام کمتری برخوردار است و نمی تواند نقش مورد نیاز در سازه را به خوبی ایفا کند.

گلمیخها باید بعد از تولید در محل مناسب انبار شوند تا دچار زنگ زدگی و خوردگی نشود.برای تهیه گلمیخ  برشگیر باید از کارخانه های معتبر خریداری کرد چرا که گلمیخ غیر استاندارد علاوه بر اینکه بر مقاومت سازه اثر منفی دارد اگر از لحاظ شکل و ساختار فیزیکی استاندارد نباشد می تواند به دستگاه گلمیخ زن اسیب برساند.اگر اندازه ها متفاوت باشد ،یادر هولدر گلمیخ  جا نمی رود ویا در ان لغ میزند که باعث اب کردن هولدر میشود.بنابراین گلمیخ استاندارد می تواند هم در سرعت اجرای کار و هم در کیفیت ان نقش بسزایی داشته باشد.



در موقع نصب گلمیخ روی سقف عرشه فولادی به نکات زیر توجه داشته باشید:

1-گلمیخ ها همگی در یک سایز و اندازه باشند تا اپراتور دچار مشکل نشود و سرعت کار پایین نیاید.

2-گلمیخ ها باید در شرایط محیطی مناسب دور از رطوبت و سرما استفاده شوند.

3-استفاده از حلقه سرامیکی در گلمیخ برشگیر باعث جلوگیری از پاشش جوش به صورت اپراتور میشود و مذاب جوش را به دور گلمیخ هدایت میکند و از سرد شدن جوش و ایجاد ترک جلوگیری می کند.بنا بر این جنس و رطوبت سرامیک ها نیز عامل مهمی در ایجاد یک جوش خوب می باشد.

4-در موقع حمل گلمیخ برشگیراز سبد مناسب برای حمل به طبقات استفاده شود تا دچار ریزش و سقوط بر سر کارگران نشود.

5-از گلمیخهای کثیف و روغنی و بتن چسبیده لزوما استفاده نشود.

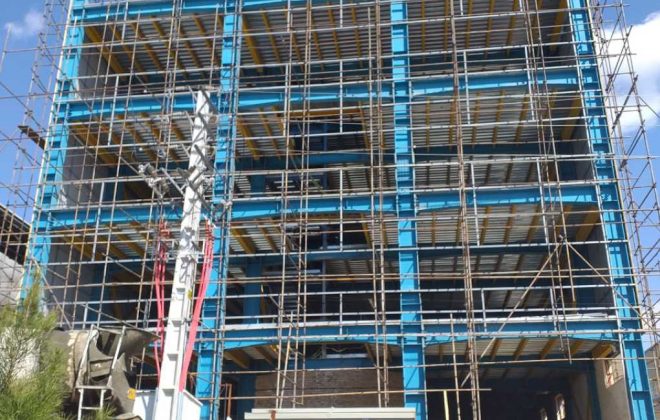

عرشه فولادی
